商品の詳細:
|
| 名前: | 液体のフロー スイッチ | カスタマイズされたサポート: | OEM |
|---|---|---|---|
| 保証: | 1年 | 証明: | CE |
| 連絡先の手配: | SPDT | 許容温度: | パドル ((−20 ~ 120°C) |
| インストール: | 縦の取付け | センシング要素: | パドル |
| ハイライト: | 冷却システム 水流 オンオフ スイッチ,熱ポンプ 水流 オンオフ スイッチ,JWFS 24V 水道管の流れスイッチ |
||

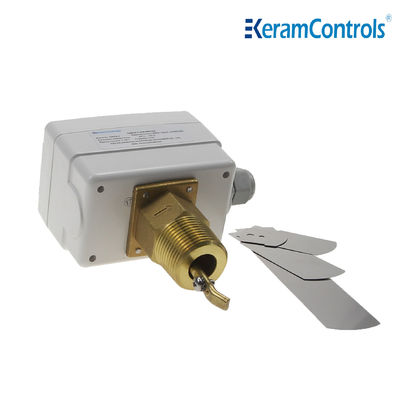

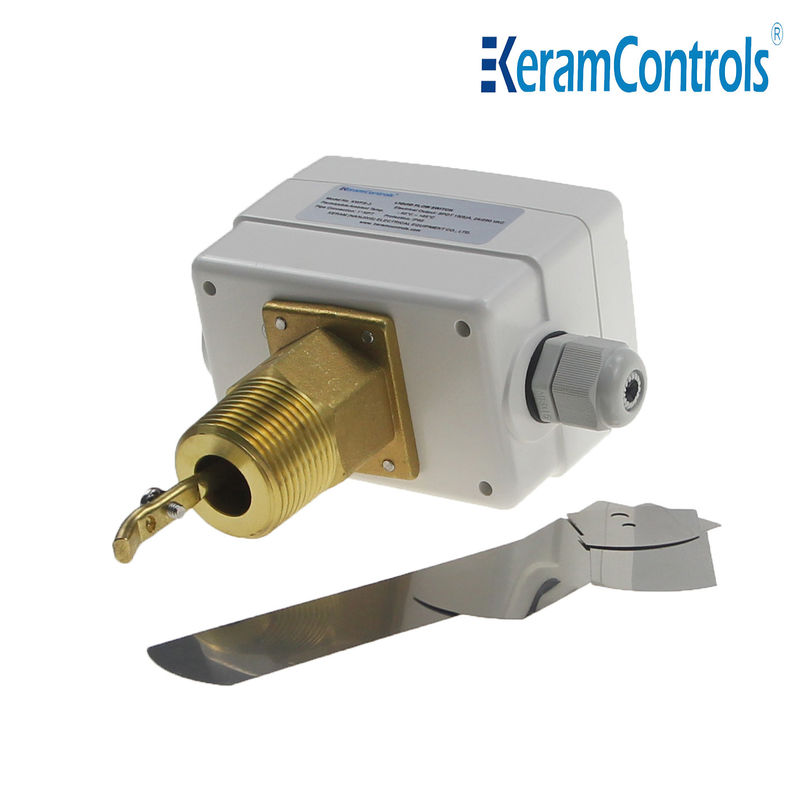

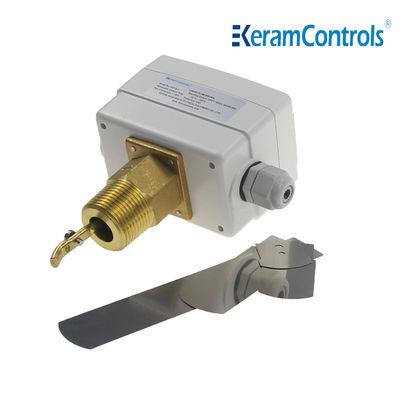

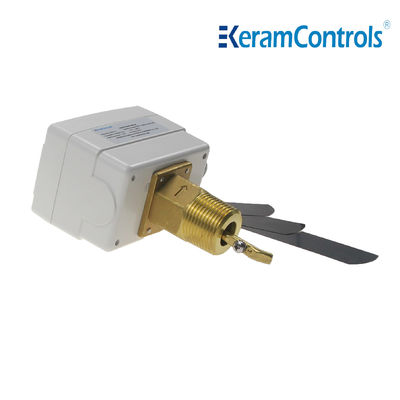

JWFSシリーズ液体フローパドルスイッチ。工業プラントの配管に適しています。暖房、空調、冷凍システム、ヒートポンプ。水と通常の媒体の流れ制御。
暖房、冷房、空調設備のボイラー、ポンプなどの液体流量の制御と監視。
特徴
• 水と通常の媒体の流れ制御
• 改良されたSPDTマイクロスイッチは、信頼性の高いスイッチ機能を保証します
• 15(8A)250VACスイッチ定格
• IP65、クラスIエンクロージャ
• 設定点調整可能
• ステンレス鋼パドル
• 真鍮材料
• 最大液体温度120℃
• 最大使用圧力13.5Ba
| 動作タイプ | オン/オフ、シングルステージ、マイクロスイッチ |
| 出力 | SPDT 15(8A) 24/250VAC |
| 流量 | 流量表を参照 |
| 流量設定調整 | 内部ネジ |
| 感知素子 | パドル |
| 液体用途 | 温水、冷水、井戸水、プール水、海水、ブラインまたはエチレングリコール |
| 流体と接触する部品の材質 | 真鍮 |
| パドル材質 | ステンレス鋼 |
| 液体温度 | -20℃～120℃ |
| 許容周囲温度 | -40℃～85℃ |
| 許容周囲湿度 | 10～90% RH、結露しないこと |
| ケーブルエントリ | M18フィッティング |
| ハウジング | 耐火性ABSまたはPC |
| 保護 | IP65 |
| 色 | 白 |
| 重量 | 1.0Kg |
モデルの種類
| モデル | 接続 |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| 配管サイズ(in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 最小流量 | 流量増加 ①&②接続 |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| 流量減少 ①&③接続 |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| 最大流量 | 流量増加 ①&②接続 |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| 流量減少 ①&③接続 |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
注:
①サフィックス「Z」の流量については、6インチパドルを取り付ける必要があります。
②上記の表の流量単位はGPM (m /h)です
フロー スイッチは、エルボや絞りから離れたあらゆる位置に、流れの方向を示す矢印を付けて取り付けることができます。パイプが垂直の場合は、パドルの重量を調整するために範囲を再調整してください。デバイスを下向きに取り付ける場合は、スラッグに注意し、フィルター、バルブなどから離れた直管に、ユニットの上流と下流のパイプの直径の少なくとも5倍の長さで適用してください。
注:
フロー スイッチは、最小感度で工場出荷時に調整されています。設定バルブを増やすには、調整ネジを時計回りに回します。カットアウトバルブは、プラントの保護を保証するために必要な最小流量以上である必要があります。
| パドルを取り付ける | |
| パイプ | NO. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 Q: 納期は？
A: ご注文の仕様と数量に応じて、通常は4
10個以内の通常の標準製品の場合は数日です。
2 Q: メーカーですか、それとも商社ですか？
A: 私たちは長年の経験を持つメーカーです。自社工場があります。ぜひ工場にお越しください。
3 Q: 製品にロゴを使用できますか？
A: はい。OEMサービスを提供できます。
4 Q: 防爆証明書付きの製品はありますか？
A: はい、本質安全防爆および防炎証明書を提供できます。
5 Q: 製品の保証は何ですか？
A: 通常は12ヶ月です。
6 Q: 輸送手段は何ですか？
A: TNT、Fedex、DHL、UPSなどのエクスプレス、またはインジケーターによるロジスティクス。
