商品の詳細:
|
| 流れのレート設定の調節: | 内部ねじ | 液体用途: | 熱い、冷やした、井戸、プール、海水、ブラインまたはエチレングリコール |
|---|---|---|---|
| 許容周囲温度: | -40°C~85°C | 住宅: | ABS またはPC |
| 色: | ホワイト | ケーブルの記入項目: | M18付属品 |
| ハイライト: | IP65液体のフロー スイッチ,空気調節の液体のフロー スイッチ,水のための白いフロー スイッチ |
||

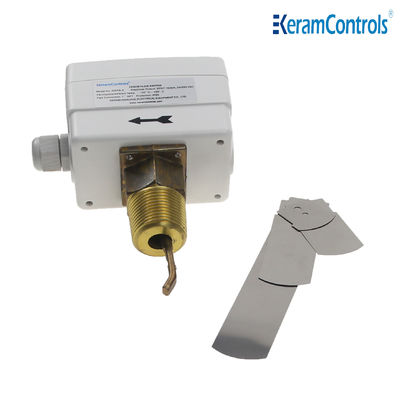

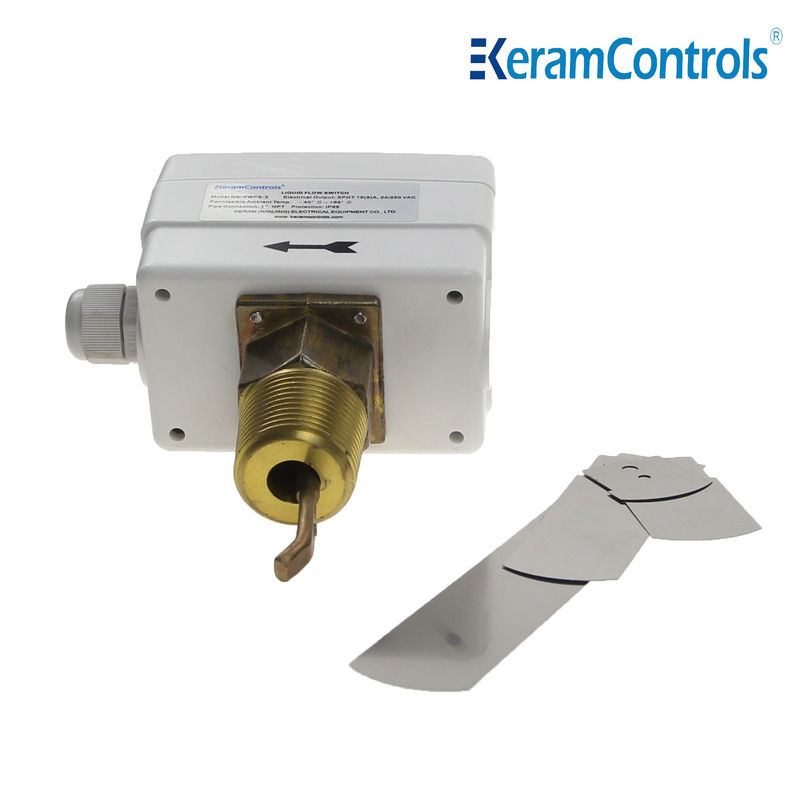

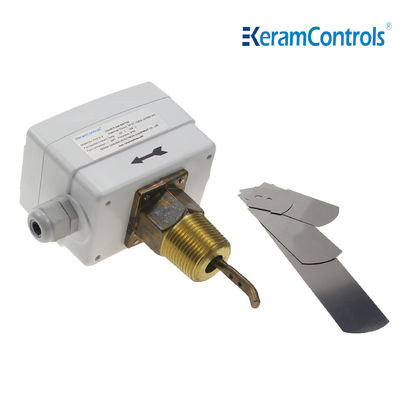

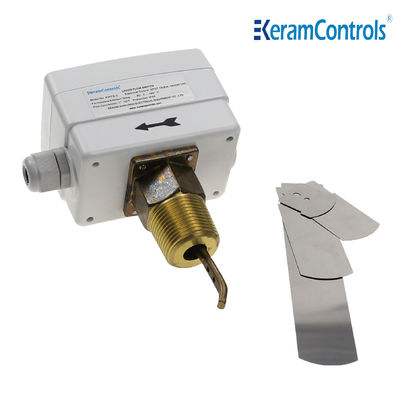

KWFSフロースイッチは,水,アルコールなど,パイプ内の液体の流れを測定し,制御するために,また鎖効果または切断保護が必要な場所に使用されます.
KWFSシリーズのフロースイッチは,SPDTスイッチ,完全に密封された構造を外殻として,そしてステンレス鋼を内部部品として,あらゆる条件でそれを保証することができます.
水,エチレン,グリコール,その他の非危険性のある液体などのパイプを通る液体の流れの変化を検出するために広く使用されています.液体流量が設定された流量を超えたり下回ったりすると, 単極,二重スイッチコンタクト (SPDT) は,一回路をオンにして,同時に他の回路を切ることができます.流れスイッチは,通常,チェーンのアクションや""カットオフ"の保護サイトに使用されます典型的な応用は,重要な製品や高価値製品が保証される場合のように,チェーンアクションまたは"切断"保証が必要な場合です.このターゲットフロースイッチは,しばしば独立したバックアップ制御として使用されます.
ボイラー,ポンプ,暖房,冷却,空調設備の液体流量制御と監視
特徴
● 水 の 流れ と 通常 の 介質 の 制御
● 改装された SPDT マイクロ スイッチ は,スイッチ の 機能 を 信頼 できる よう に する
●15 ((8A) 250VACのスイッチ指定
● IP65 I 級 の 囲み
● 設定 点 を 調節 できる
● ステンレス スチール の パドル
● 銅 の 材料
● 最大液体温 120°C
● 最大作業圧 20Ba
| 操作の種類 | オン/オフ,単段式,マイクロスイッチ |
| 生産量 | SPDT 15 ((8A) 24/250VAC |
| 流量 | 流量表を参照 |
| 流量設定の調整 | 内螺栓 |
| センサー要素 | パドル |
| 液体用途 | 温かい,冷たい,井戸,プール,海水,塩塩水またはエチレングリコル |
| 液体と接触する部品材料 | 青銅 |
| パドル材料 | ステンレス鋼 |
| 液体温度 | -20°C~120°C |
| 許容される環境温度 | -40°C~85°C |
| 許容される環境湿度 | 10~90% RH 凝縮しない |
| ケーブル入口 | M18 フィッティング |
| 住宅 | 耐火 ABS または PC |
| 保護 | IP65 |
| 色 | ホワイト |
| 体重 | 1.0kg |
モデルの種類
| モデル | 接続 |
| KWFS-1 | 1/2インチ -14 NPT |
| KWFS-2 | 3/4インチ -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| ラインパイプサイズ (in) | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 流量数 | 流量 増加 ①&2 接続 |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 生産量 |
35.2 (8.0) |
125 (28.4) |
57.01 生産量 |
190.0 (43.1) |
74.0 (6.8) |
374.7 (85.1) |
204.7 (46.5) |
| 流量減少 ①&3 接続 |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 生産量 |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) について |
|
| マックス.フロー | 流量 増加 ①&2 接続 |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 生産量 |
127.6 (29.0) |
81.0 (8.4) |
245.0 (55.6) |
118.0 (26.7) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| 流量減少 ①&3 接続 |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 生産量 |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
注記:
"Z"が付いた流量については,6インチパッドを設置しなければならない.
2上記の表の流量単位はGPM (m/h)
流量スイッチは,流量方向に矢印をかけて,肘やスローリングから離れたあらゆる位置に設置できます.パイプが垂直であれば,パドル重量をバランスさせる範囲を再校正します.装置が下向きに設置されている場合フィルター,バルブなどから離れた直線管に,ユニット上流と下流のパイプ直径の少なくとも5倍の長さで塗装します.
注記:
フロースイッチは工場で最小の感度で校正されています.セットバルブを増やすには,調整螺旋を時計回りの方向に回します.切断弁は,装置の保護を保証するために必要な最小流量 ≥である必要があります..
| パドルをインストールする | |
| パイプ | 違う |
| 1 " | 1 |
| 11/4 インチ | 1 |
| 11/2 インチ | 1 |
| 2 " | 1,2 |
| 21/2インチ | 1,2 |
| 3cm | 1,2,3 |
| 4インチ | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5インチ | 1,2,3 |
| 5インチZ | 1,2,3,4 |
| 6インチ | 1,2,3 |
| 6インチZ | 1,2,3,4 |
| 8インチ | 1,2,3 |
| 8インチZ | 1,2,3,4 |
