商品の詳細:
|
| タイプの操作: | オン/オフ、シングルステージの、マイクロ スイッチ | 出力: | SPDT 15 （8A） 24/250VAC |
|---|---|---|---|
| 流れのレート設定の調節: | 内部ねじ | センサー: | パドル |
| ハイライト: | 螺線形磁気回転子の液体の流れセンサー,PPSの液体の流れセンサー,1L/min熱い水流のメートル |
||

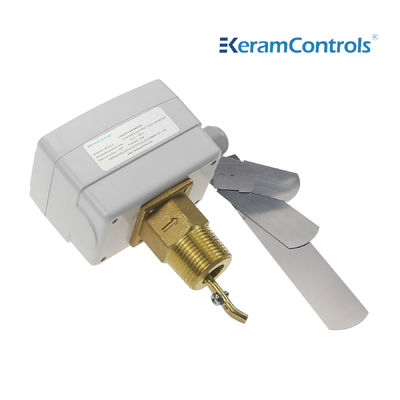

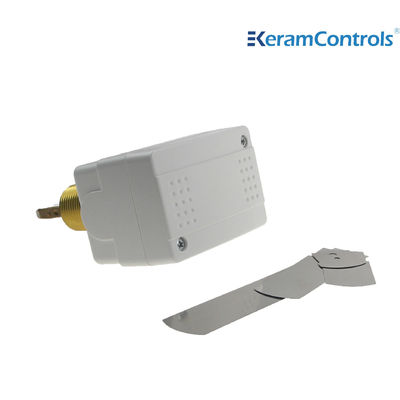

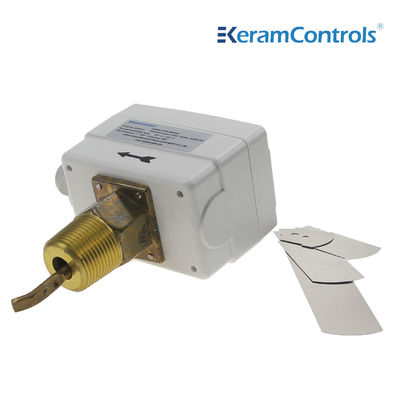

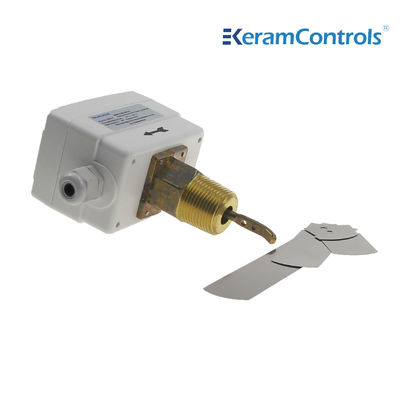

KWFSは,マイクロスイッチを通してスイッチ信号を出力するフロースイッチです.流量情報を迅速にフィードバックし,パイプラインの流量が顧客の要求を満たすことを保証できる.
ボイラー,ポンプ,暖房,冷却,空調設備の液体流量制御と監視
特徴
● 水 の 流れ と 通常 の 介質 の 制御
● 改装された SPDT マイクロ スイッチ は,スイッチ の 機能 を 信頼 できる よう に する
●15 ((8A) 250VACのスイッチ指定
● IP65 I 級 の 囲み
● 設定 点 を 調節 できる
● ステンレス スチール の パドル
● 銅 の 材料
● 最大液体温 120°C
● 最大作業圧 20Ba
| 操作の種類 | オン/オフ,単段式,マイクロスイッチ |
| 生産量 | SPDT 15 ((8A) 24/250VAC |
| 流量 | 流量表を参照 |
| 流量設定の調整 | 内螺栓 |
| センサー要素 | パドル |
| 液体用途 | 温かい,冷たい,井戸,プール,海水,塩塩水またはエチレングリコル |
| 液体と接触する部品材料 | 青銅 |
| パドル材料 | ステンレス鋼 |
| 液体温度 | -20°C~120°C |
| 許容される環境温度 | -40°C~85°C |
| 許容される環境湿度 | 10~90% RH 凝縮しない |
| ケーブル入口 | M18 フィッティング |
| 住宅 | 耐火 ABS または PC |
| 保護 | IP65 |
| 色 | ホワイト |
| 体重 | 1.0kg |
モデルの種類
| モデル | 接続 |
| KWFS-1 | 1/2インチ -14 NPT |
| KWFS-2 | 3/4インチ -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| ラインパイプサイズ (in) | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 流量数 | 流量 増加 ①&2 接続 |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 生産量 |
35.2 (8.0) |
125 (28.4) |
57.01 生産量 |
190.0 (43.1) |
74.0 (6.8) |
374.7 (85.1) |
204.7 (46.5) |
| 流量減少 ①&3 接続 |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 生産量 |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) について |
|
| マックス.フロー | 流量 増加 ①&2 接続 |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 生産量 |
127.6 (29.0) |
81.0 (8.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| 流量減少 ①&3 接続 |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 生産量 |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
注記:
"Z"が付いた流量については,6インチパッドを設置しなければならない.
2上記の表の流量単位はGPM (m/h)
流量スイッチは,流量方向に矢印をかけて,肘やスローリングから離れたあらゆる位置に設置できます.パイプが垂直であれば,パドル重量をバランスさせる範囲を再校正します.装置が下向きに設置されている場合フィルター,バルブなどから離れた直線管に,ユニット上流と下流のパイプ直径の少なくとも5倍の長さで塗装します.
注記:
フロースイッチは工場で最小の感度で校正されています.セットバルブを増やすには,調整螺旋を時計回りの方向に回します.切断弁は,装置の保護を保証するために必要な最小流量 ≥である必要があります..
| パドルをインストールする | |
| パイプ | 違う |
| 1 " | 1 |
| 11/4 インチ | 1 |
| 11/2 インチ | 1 |
| 2 " | 1,2 |
| 21/2インチ | 1,2 |
| 3cm | 1,2,3 |
| 4インチ | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5インチ | 1,2,3 |
| 5インチZ | 1,2,3,4 |
| 6インチ | 1,2,3 |
| 6インチZ | 1,2,3,4 |
| 8インチ | 1,2,3 |
| 8インチZ | 1,2,3,4 |
1Q: 配達時間は?
A: あなたの注文の仕様と量に応じて,一般的に4
標準製品では10個以内です
2 Q:あなたはメーカーですか? それとも取引会社ですか?
A: 私たちは,多くの年の経験を持つメーカーです.
工場を訪問するようお願いします.
3 Q: 製品に私たちのロゴを使用できますか?
A: はい,OEMサービスを提供できます.
4 Q: 証明書のある製品がありますか?
A:はい,私たちは内在的な安全性と防火証明書を提供することができます.
5 Q:あなたの製品の保証は何ですか?
A: 通常は12ヶ月です
6 Q: 輸送手段は?
A:TNT,Fedex,DHL,UPS,またはインディケーターによる物流など.
