商品の詳細:
|
| タイプの操作: | オン/オフ、シングルステージの、マイクロ スイッチ | 出力: | SPDT 15 （8A） 24/250VAC |
|---|---|---|---|
| 流動度: | 流動度のテーブルを見なさい | 保護の収容: | IP65 |
| ハイライト: | SPDTの水ポンプの流れセンサー,水流の制御スイッチ250VAC,水流の制御スイッチIP65 |
||

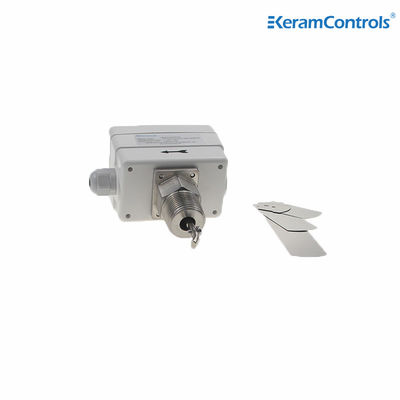

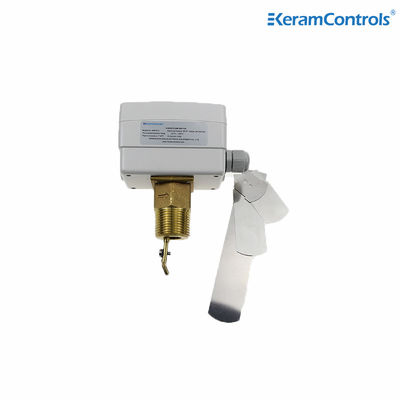

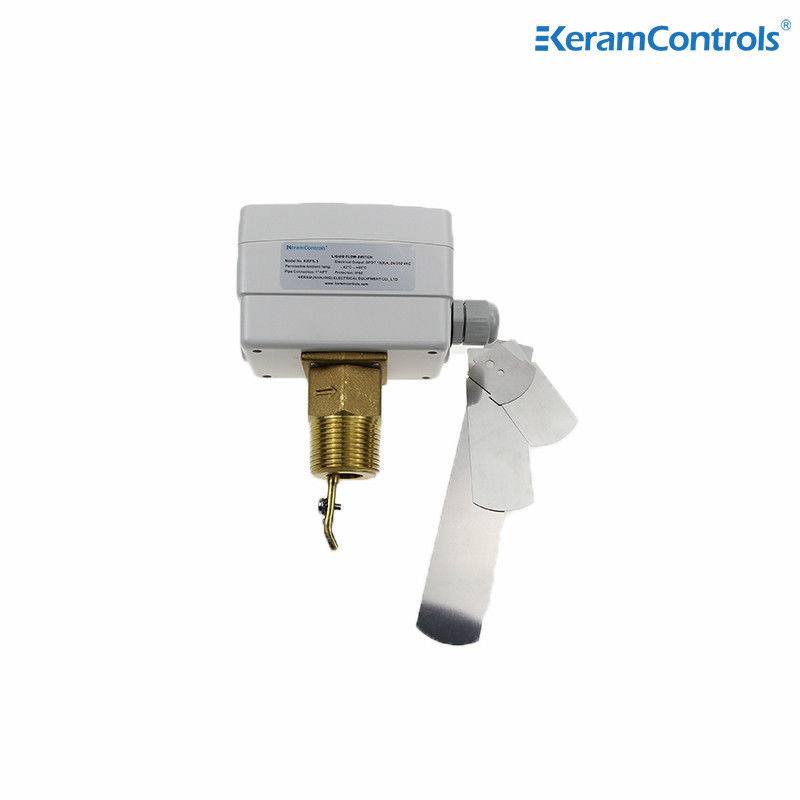

KWFSの水流スイッチは,複合材料のハウジングで作られた流スイッチで,保護レベルはIP65で,比較的厳しい作業環境に対応できます.動作中の安定性を確保し,使用期間を延長しながら消費者の利用コストを削減する.
動作原理は,標的型 (バフル型) 流量スイッチを使用して,空気,油,水の片方向または双方向流量を検出することです.介質には絡み合った残骸がないべきです.液体がパイプを通過すると調整ボルトを調節することで,単極二重投射マイクロスイッチは,設定された流量で動作し,スイッチ信号を出力します.バフルのオフセットが磁気モジュールを上へと押し上げる水と空気の一方向の流れを検知するために使用され,水に絡み合っている残骸がない必要があります.液体が指示された方向でパイプを通過すると調整ボルトを調節することで,単極双投射マイクロスイッチは設定された流量で動作し,スイッチ信号を出力します.広いセット流量範囲と便利な調整は,水測定に使用されていますガス,石油,その他のメディア.
ボイラー,ポンプ,暖房,冷却,空調設備の液体流量制御と監視
特徴
● 水 の 流れ と 通常 の 介質 の 制御
● 改装された SPDT マイクロ スイッチ は,スイッチ の 機能 を 信頼 できる よう に する
●15 ((8A) 250VACのスイッチ指定
● IP65 I 級 の 囲み
● 設定 点 を 調節 できる
● ステンレス スチール の パドル
● 銅 の 材料
● 最大液体温 120°C
● 最大作業圧 20Ba
| 操作の種類 | オン/オフ,単段式,マイクロスイッチ |
| 生産量 | SPDT 15 ((8A) 24/250VAC |
| 流量 | 流量表を参照 |
| 流量設定の調整 | 内螺栓 |
| センサー要素 | パドル |
| 液体用途 | 温かい,冷たい,井戸,プール,海水,塩塩水またはエチレングリコル |
| 液体と接触する部品材料 | 青銅 |
| パドル材料 | ステンレス鋼 |
| 液体温度 | -20°C~120°C |
| 許容される環境温度 | -40°C~85°C |
| 許容される環境湿度 | 10~90% RH 凝縮しない |
| ケーブル入口 | M18 フィッティング |
| 住宅 | 耐火 ABS または PC |
| 保護 | IP65 |
| 色 | ホワイト |
| 体重 | 1.0kg |
モデルの種類
| モデル | 接続 |
| KWFS-1 | 1/2インチ -14 NPT |
| KWFS-2 | 3/4インチ -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| ラインパイプサイズ (in) | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 流量数 |
流量 増加 |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64ほら7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
流量減少 |
2.5 |
3.7 |
5.0 |
19.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| マックス.フロー |
流量 増加 |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
流量減少 |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
注記:
"Z"が付いた流量については,6インチパッドを設置しなければならない.
2上記の表の流量単位はGPM (m/h)
流量スイッチは,流量方向に矢印をかけて,肘やスローリングから離れたあらゆる位置に設置できます.パイプが垂直であれば,パドル重量をバランスさせる範囲を再校正します.装置が下向きに設置されている場合フィルター,バルブなどから離れた直線管に,ユニット上流と下流のパイプ直径の少なくとも5倍の長さで塗装します.
注記:
フロースイッチは工場で最小の感度で校正されています.セットバルブを増やすには,調整螺旋を時計回りの方向に回します.切断弁は,装置の保護を保証するために必要な最小流量 ≥である必要があります..
| パドルをインストールする | |
| パイプ | 違う |
| 1 " | 1 |
| 11/4 インチ | 1 |
| 11/2 インチ | 1 |
| 2 " | 1,2 |
| 21/2インチ | 1,2 |
| 3cm | 1,2,3 |
| 4インチ | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5インチ | 1,2,3 |
| 5インチZ | 1,2,3,4 |
| 6インチ | 1,2,3 |
| 6インチZ | 1,2,3,4 |
| 8インチ | 1,2,3 |
| 8インチZ | 1,2,3,4 |
