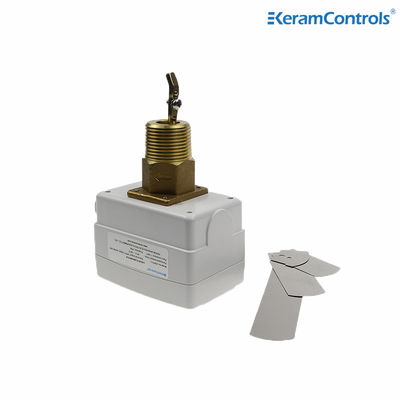

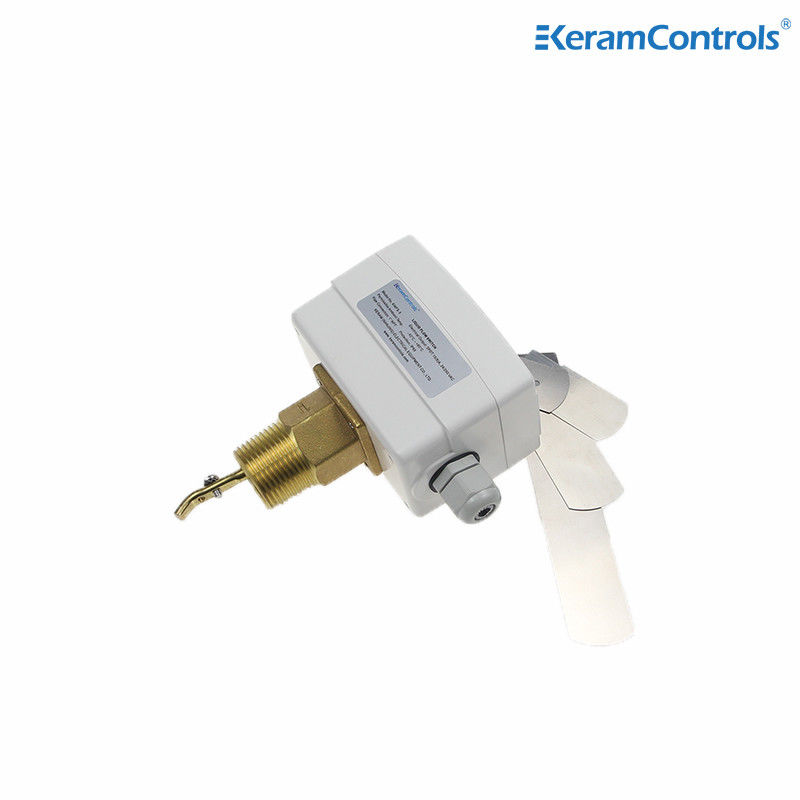

水ポンプ用流量スイッチ 水ポンプ用流量センサー

記述

KWFSは水管に設置され,液体と接触する検出要素である.パイプに水がない場合,または水が流れていない場合,目標流量シートは自然状態にある.涌き出る水がある時,目標流量シートに衝撃を受け ストレスを受け 水の体積が大きければ大きいほど 衝撃力が大きい. 流れが一定の値に達すると 水流は目標流量シートを押し,水の流れ信号を目標流量シートの移動信号に変換する. 流量が設定値の上限まで増加するか,設定値の下限まで低下した場合,目標流量シートは,制御装置のマイクロスイッチアクションを伝送メカニズムを通す装置に制御信号を出力する.

適用する

ボイラー,ポンプ,暖房,冷却,空調設備の液体流量制御と監視

特徴

● 水 の 流れ と 通常 の 介質 の 制御
● 改装された SPDT マイクロ スイッチ は,スイッチ の 機能 を 信頼 できる よう に する
●15 ((8A) 250VACのスイッチ指定
● IP65 I 級 の 囲み
● 設定 点 を 調節 できる
● ステンレス スチール の パドル
● 銅 の 材料
● 最大液体温 120°C
● 最大作業圧 20Ba

仕様

モデルの種類

流体流量表


注記:
"Z"が付いた流量については,6インチパッドを設置しなければならない.
2上記の表の流量単位はGPM (m/h)


電気ワイヤリング

設置

流量スイッチは,流量方向に矢印をかけて,肘やスローリングから離れたあらゆる位置に設置できます.パイプが垂直であれば,パドル重量をバランスさせる範囲を再校正します.装置が下向きに設置されている場合フィルター,バルブなどから離れた直線管に,ユニット上流と下流のパイプ直径の少なくとも5倍の長さで塗装します.


注記:
フロースイッチは工場で最小の感度で校正されています.セットバルブを増やすには,調整螺旋を時計回りの方向に回します.切断弁は,装置の保護を保証するために必要な最小流量 ≥である必要があります..


尺寸 (mm)

パドル
