OEM IP65 ブラス液体流通スイッチ 24V 15A 暖房空調
| 名前: | 液体のフロー スイッチ | カスタマイズされたサポート: | OEM |
|---|---|---|---|
| 保証: | 1年 | 証明: | CE |
| 接点配置: | SPDT | 電気定格: | 15 (a) 8A 24/250VAC |
| 許容温度: | パドル ((−20 ~ 120°C) | インストール: | 縦の取付け |
| 配達: | 3～5営業日 | ケーブル: | M18 |
| センシング要素: | パドル | 保護: | IP65 |
| 色: | 白 | ||
| ハイライト |
24Vの流体スイッチ,24Vの銅製の流体スイッチ,24V 15A オン・オフ ウォーターフロースイッチ |
||

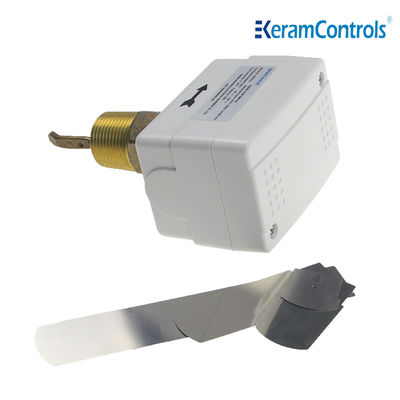

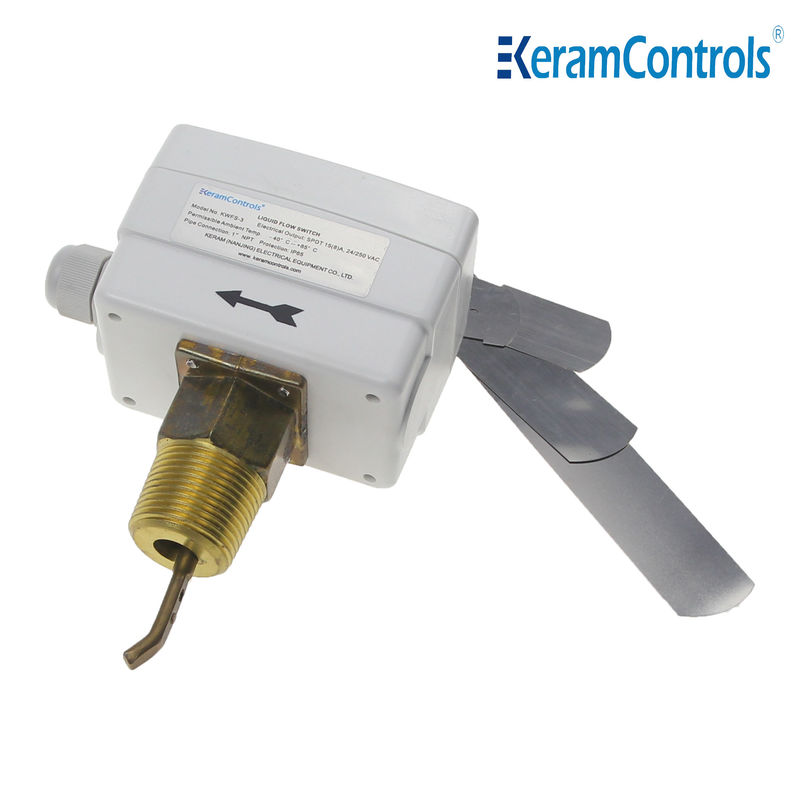

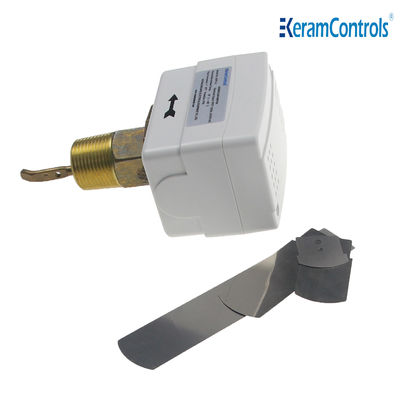

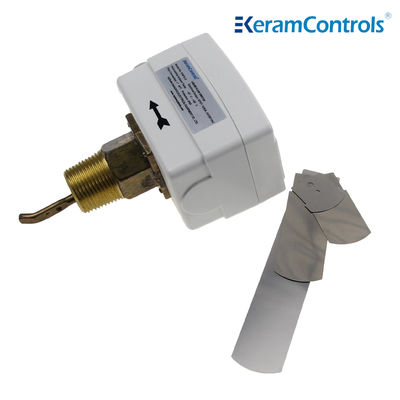

OEM IP65 暖房空調のための真鍮の液体の流れスイッチ 24V 15A
説明
KWFSシリーズ 液体フロースイッチ
KWFS シリーズ液流パドルスイッチは、暖房、空調、冷凍システム、ヒートポンプなどの産業プラントの配管に適しています。水と通常の媒体の流量制御。
パドルは 1 ～ 8 インチのサイズのパイプに合わせて調整できます。
KWFS シリーズ液体フローパドルスイッチは、経済的な流量検証ソリューションを提供します。
応用
加熱、冷却、空調設備のボイラー、ポンプなどの液体の流れを制御および監視します。
特徴
●水および通常媒体の流量制御
●刷新されたSPDTマイクロスイッチにより、信頼性の高いスイッチ機能を確保
●スイッチ定格15(8A)AC250V
● IP65、クラス I エンクロージャ
●設定値調整可能
●ステンレス製パドル
●真鍮素材
●最大。液温120℃
●最高使用圧力13.5Ba
仕様
| 操作の種類 | オン/オフ、シングルステージ、マイクロスイッチ |
| 出力 | SPDT 15(8A) 24/250VAC |
| 流量 | 流量表参照 |
| 流量設定調整 | 内ネジ |
| 検出素子 | パドル |
| 液体アプリケーション | 温水、冷水、井戸水、プール水、海水、塩水またはエチレングリコール |
| 接液部材質 | 真鍮 |
| パドル材質 | ステンレス鋼 |
| 液温 | -20℃～120℃ |
| 許容周囲温度 | -40℃～85℃ |
| 許容周囲湿度 | 10 ～ 90% RH、結露なきこと |
| ケーブル差込口 | M18 フィッティング |
| ハウジング | 耐火性 ABS または PC |
| 保護 | IP65 |
| 色 | 白 |
| 重さ | 1.0kg |
モデルの種類
| モデル | 繋がり |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
液体流量表
| ラインパイプサイズ(インチ) | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 最小流量 | 流量増加 ①&②接続済み |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| 流量の減少 ①&③接続済み |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| 最大流量 | 流量増加 ①&②接続済み |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| 流量の減少 ①&③接続済み |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
注記：
①流量末尾に「Z」が付く場合は6インチパドルの装着が必要です。
②上表の流量単位はGPM(m/h)です。
電気配線
インストール
フロースイッチは、流れの方向に矢印を付けて、エルボやスロットルから離れたあらゆる位置に取り付けることができます。パイプが垂直の場合は、パドルの重量のバランスをとるために範囲を再調整します。装置を下向きに取り付ける場合は、スラグに注意し、フィルタやバルブなどから遠く離れた、装置の上流側および下流側の管径の5倍以上の長さの直管に設置してください。
注記：
フロースイッチは工場で最小感度で校正されています。セットバルブを大きくするには、調整ネジを時計回りに回します。カットアウトバルブは、プラントの保護を保証するために必要な最小流量以上である必要があります。
寸法(mm)
パドル
| パドルの取り付け | |
| パイプ | いいえ。 |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1、2、3 |
| 4" | 1、2、3 |
| 4"Z | 1、2、3、4 |
| 5" | 1、2、3 |
| 5"Z | 1、2、3、4 |
| 6" | 1、2、3 |
| 6"Z | 1、2、3、4 |
| 8インチ | 1、2、3 |
| 8"Z | 1、2、3、4 |
よくある質問
1 Q: 納期はどれくらいですか?
A: ご注文の仕様と数量に応じて、通常は 4
10個以内の通常の標準製品の場合は日。
2 Q:メーカーですか、それとも商社ですか?
A: 私たちは長年の経験を持つメーカーです。
私たちの工場を訪問するようこそ。
3 Q: 製品に当社のロゴを使用できますか?
A: はい。OEM サービスを提供できます。
4 Q: 防爆証明書付きの製品はありますか?
A: はい、本質安全防爆証明書を提供できます。
5 Q: 製品の保証は何ですか?
A: 通常は 12 か月です。
6 Q: 交通手段は何ですか?
A：TNT、Fedex、DHL、UPSなどのエクスプレス、またはインジケーターによる物流。
