| 動作温度: | -40℃～85℃ | 接点配置: | SPDT |
|---|---|---|---|
| 電気関係: | 6.3x0.8 刃 46244 または螺旋端 | ||
| ハイライト |
200pa 差圧スイッチ,SPDT差圧スイッチ |
||
商品の説明

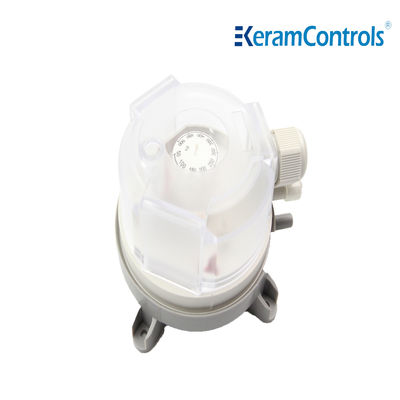

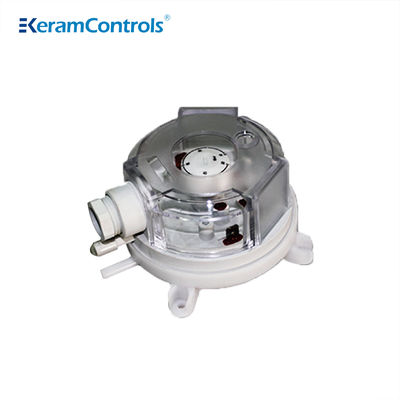

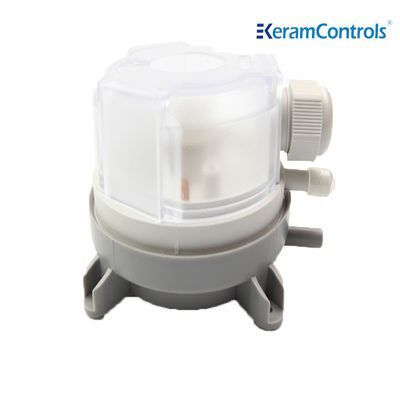

ファン用20-200Pa差圧スイッチ
説明
QADシリーズのガス差圧スイッチは、フィルター目詰まり警報装置の検出、空調ユニットのファンの起動/停止状態の検出、換気ダクト内のガス監視など、ガス圧と差圧を検出する機器に適しています。
技術仕様
| モデル | QAD |
| 媒体 | 空気、不燃性および非腐食性ガス |
| 最大動作圧力 | 10kPa |
| 取り付け位置 | 任意の垂直面にあるダイヤフラム |
| 保護等級 | IP54（カバー付き） |
| 動作温度 | -40℃～85℃ |
| 接点構成 | SPDT |
| 電気定格 | 抵抗：初期：< 50ミリオーム; |
| 電流1.5A抵抗性（0.4A誘導性）250V | |
| 電気接続 | 6.3x0.8ブレード46244またはネジ端子 |
| 材質 | ハウジング：ABS |
| ダクトコネクタ：ABS | |
| 膜：シリコン | |
| ケーブルスリーブ：PVC | |
| 重量 | 0.15kg（フレキシブルパイプ付き0.35kg） |
| 接続 | φ6.0mmチューブ接続用 |
| 承認 | UL、CE、RoHS |
寸法（mm）
取り付け接続
QADシリーズの空気圧制御は、垂直位置用に工場で校正されています。水平に取り付けると、スイッチングポイントに次のように影響します。
• カバーを上向きにした場合、スイッチングポイントはスケールより15Pa高くなります。
• カバーを下向きにした場合、スイッチングポイントはスケールより15Pa低くなります。
注記：50pa未満のトリップ圧力では、逆さまに取り付けないでください！
電気配線
製品範囲
| モデル | 圧力範囲 | 差圧 | 許容誤差 |
| QAD-1 | 20～200Pa | 10Pa | ±15% |
| QAD-2 | 30～300Pa | 10Pa | ±15% |
| QAD-3 | 40～400Pa | 20Pa | ±15% |
| QAD-4 | 50～500Pa | 20Pa | ±15% |
| QAD-5 | 200～1000Pa | 100Pa | ±15% |
| QAD-6 | 500～2500Pa | 150Pa | ±15% |
| QAD-7 | 1000～5000Pa | 250Pa | ±15% |
- このシートに記載されている性能は、設計の改善により、事前の通知なしに変更される場合があります。
FAQ
1 Q：納期は？
A：ご注文の仕様と数量に応じて、通常4
10個以内の通常の標準製品の場合は数日です。
2 Q：あなたはメーカーですか、それとも商社ですか？
A：私たちは長年の経験を持つメーカーです。私たちは持っています
自社工場。私たちの工場を訪問することを歓迎します。
3 Q：製品にロゴを使用できますか？
A：はい。OEMサービスを提供できます。
4 Q：防爆証明書付きの製品はありますか？
A：はい、本質安全防爆および耐火証明書を提供できます。
5 Q：製品の保証は何ですか？
A：通常は12か月です。
6 Q：輸送手段は何ですか？
A：TNT、Fedex、DHL、UPSなどのエクスプレス、またはインジケーターによるロジスティクス。
