| モデル: | QAD | 接点配置: | SPDT |
|---|---|---|---|
| メディア: | 空気、不燃性および非侵襲性ガス | 最高使用圧力: | 10kpa |
| 取付位置: | 垂直面のダイヤフラム | 保護の程度: | IP54(カバー付) |
| 動作温度: | -40℃～85℃ | ||
| ハイライト |
Dwyerの差動空気圧スイッチ,SPDTの差動空気圧スイッチ,取り替え可能なHvacの圧力スイッチ |
||
商品の説明

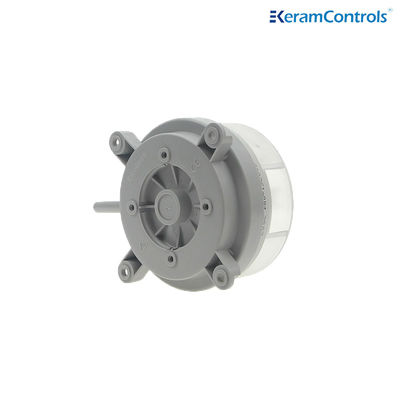

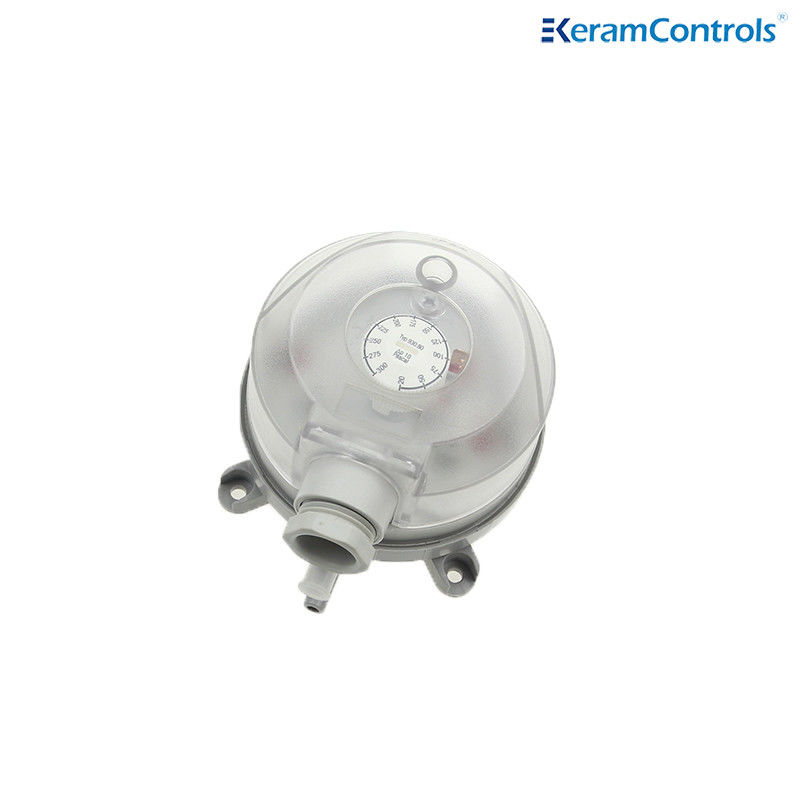

交換可能なドワイヤー気圧差スイッチ
記述
QAD差圧スイッチは,ファン状態および汚いフィルターアプリケーションに使用されます. 圧力値が表示されたノブにより,セットポイントはフィールドで視覚的に調整できます.プラスチック管の探査管柔軟性のあるシリコン管とマウントスクリューはすべてのモデルに付属しています
テクニカル仕様
| モデル | QAD |
| メディア | 空気,燃焼性のないガス,攻撃性のないガス |
| 最大動作圧 | 10kPa |
| マウント位置 | 垂直平面にある弁 |
| 保護程度 | IP54 (カバー付き) |
| 動作温度 | -40°Cから85°C |
| 連絡の取り決め | SPDT |
| 電気ランキング | 抵抗:初期: < 50 ミリオーム |
| 電流1.5A抵抗 (インダクティブ0.4A) 250V | |
| 電気接続 | 6.3x0.8 刃 46244 または螺旋端 |
| 材料 | 住宅:ABS |
| 管の接続器:ABS | |
| 膜:シリコン | |
| ケーブルカバー:PVC | |
| 体重 | 0柔軟なパイプで0.35kg) |
| 接続 | φ6.0mm 管の接続用 |
| 承認 | UL,CE,RoHS |
尺寸 (mm)
装置接続
QAD シリーズの気圧制御装置は,垂直位置のために工場校正されています.水平に設置された場合,これは次のようにスイッチポイントに影響します.
• 蓋が上向きであれば,切換点はスケールより15Pa高い.
• 蓋が向いているとき,切換点はスケールより15Pa低い.
注記:50pa未満のトリップ圧力で,逆向きに設置しないでください!
電気ワイヤリング
製品ラインナップ
| モデル | 圧力範囲 | 差分 | 許容性 |
| QAD-1 | 20~200Pa | 10Pa | ±15% |
| QAD-2 | 30〜300Pa | 10Pa | ±15% |
| QAD-3 | 40~400Pa | 20Pa | ±15% |
| QAD-4 | 50〜500Pa | 20Pa | ±15% |
| QAD-5 | 200〜1000Pa | 100Pa | ±15% |
| QAD-6 | 500〜2500Pa | 150Pa | ±15% |
| QAD-7 | 1000〜5000Pa | 250Pa | ±15% |
- この表に記載されている性能は,設計の改善により事前通知なしに変更される可能性があります.
