| 操作の種類: | オン/オフ、シングルステージ、マイクロスイッチ | 出力: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| 流量: | 流量表参照 | ハウジングの保護: | IP65 |
| ハイライト |
IP65液体のフロー スイッチ,セリウムの液体フロー スイッチ,SPDTの水ポンプのフロー スイッチ |
||

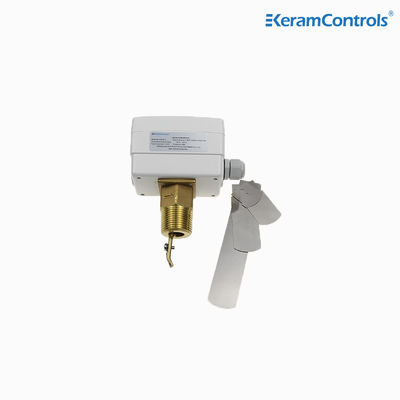

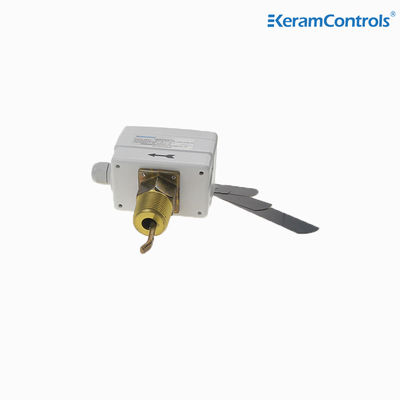

ウォーターポンプ用フロースイッチ 液体フロースイッチ
説明
KWFS水流スイッチは、水流を自動制御および保護するための装置です。水流が変化すると、ターゲットにかかる水流によって発生する力によってレバーが回転し、制御回路が開閉し、自動制御の目的が達成されます。水流スイッチは、冷水器や空調工学の水システムで広く使用されています。空調システムの安全かつ効率的な動作を確保できます。
応用
加熱、冷却、空調設備のボイラー、ポンプなどの液体の流れを制御および監視します。
特徴
●水および通常媒体の流量制御
●刷新されたSPDTマイクロスイッチにより、信頼性の高いスイッチ機能を確保
●スイッチ定格15(8A)AC250V
● IP65、クラス I エンクロージャ
●設定値調整可能
●ステンレス製パドル
●真鍮素材
●最大。液温120℃
●最高使用圧力20Ba
仕様
| 操作の種類 | オン/オフ、シングルステージ、マイクロスイッチ |
| 出力 | SPDT 15(8A) 24/250VAC |
| 流量 | 流量表参照 |
| 流量設定調整 | 内ネジ |
| 検出素子 | パドル |
| 液体アプリケーション | 温水、冷水、井戸水、プール水、海水、塩水またはエチレングリコール |
| 接液部材質 | 真鍮 |
| パドル材質 | ステンレス鋼 |
| 液温 | -20℃～120℃ |
| 許容周囲温度 | -40℃～85℃ |
| 許容周囲湿度 | 10 ～ 90% RH、結露なきこと |
| ケーブル差込口 | M18 フィッティング |
| ハウジング | 耐火性 ABS または PC |
| 保護 | IP65 |
| 色 | 白 |
| 重さ | 1.0kg |
モデルの種類
| モデル | 繋がり |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
液体流量表
| ラインパイプサイズ(インチ) | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 最小流量 |
流量増加 |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
流量の減少 |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| 最大流量 |
流量増加 |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
流量の減少 |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
注記：
①流量末尾に「Z」が付く場合は6インチパドルの装着が必要です。
②上表の流量単位はGPM(m/h)です。
電気配線
インストール
フロースイッチは、流れの方向に矢印を付けて、エルボやスロットルから離れたあらゆる位置に取り付けることができます。パイプが垂直の場合は、パドルの重量のバランスをとるために範囲を再調整します。装置を下向きに取り付ける場合は、スラグに注意し、フィルタやバルブなどから遠く離れた、装置の上流側および下流側の管径の5倍以上の長さの直管に設置してください。
注記：
フロースイッチは工場で最小感度で校正されています。セットバルブを大きくするには、調整ネジを時計回りに回します。カットアウトバルブは、プラントの保護を保証するために必要な最小流量以上である必要があります。
寸法(mm)
パドル
| パドルの取り付け | |
| パイプ | いいえ。 |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1、2 |
| 21/2" | 1,2 |
| 3" | 1、2、3 |
| 4" | 1、2、3 |
| 4"Z | 1、2、3、4 |
| 5" | 1、2、3 |
| 5"Z | 1、2、3、4 |
| 6" | 1、2、3 |
| 6"Z | 1、2、3、4 |
| 8インチ | 1、2、3 |
| 8"Z | 1、2、3、4 |
